定制统计图
定制统计图
本菜单项的功能是用户通过调用集算器文件生成的画法来绘制统计图。

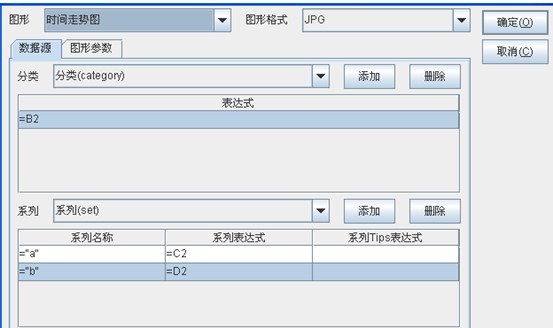

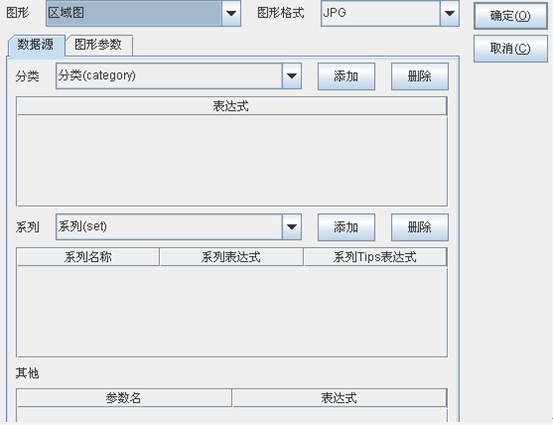

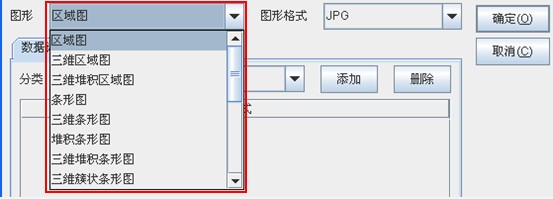

选中需要设为统计图的单元格，点击 属性-定制统计图 菜单项，或者右键菜单-定制统计图，系统会弹出集算器统计图编辑界面，在该界面中可以对统计图的相关属性进行定义。如下图所示：
设置好集算器统计图的各个属性后，点击【确定】按钮，设计器中选中的单元格就自动的插入了统计图。
图形格式
集算器统计图输出支持JPG、GIF、PNG三种图形格式。
-

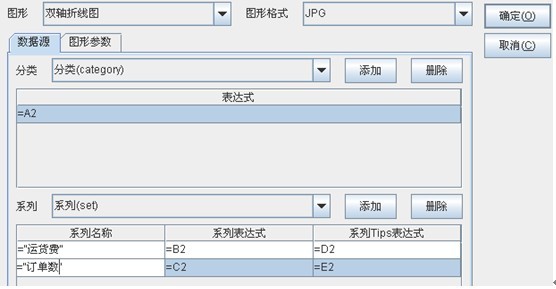

分类
集算器统计图中的分类和统计图中的分类轴的作用是相同的，相当于平面坐标系中的横轴。

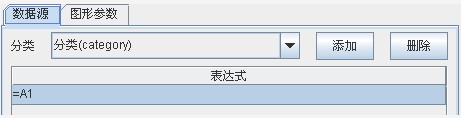

例如要画学生各科成绩的统计图，那么是按学生来分类的，所以显示学生姓名的单元格就是分类轴，假如该单元格位于A2，则填写该单元格的名称，如：=A2。
一个统计图一般只有一个分类轴定义，但有些统计图会有多个分类轴定义，此时点击一个分类轴时，下面的“系列”组框中显示的就是与它对应的系列定义
-
系列
用来画统计图的一类数据叫一个系列，一个分类可以对应多个系列。例如用学生数学、语文、英语成绩来画统计图，那么每门学科就分别为一个系列。
系列名称
系列名称用来定义本系列数据的名称。例如用学生数学、语文、英语成绩来画统计图，那么每门学科就分别为一个系列，其中每门学科的名称就叫做该系列的名称。
系列表达式
系列表达式用来定义本系列的数据来源。
系列Tips表达式
系列Tips表达式用来定义统计图中每个系列的标示文字。注：区域图，饼图以及三维饼图暂不支持标示文字。
-
其他
用来设置其他的一些参数，目前润乾提供的集算器统计图中不会用到其他的参数。

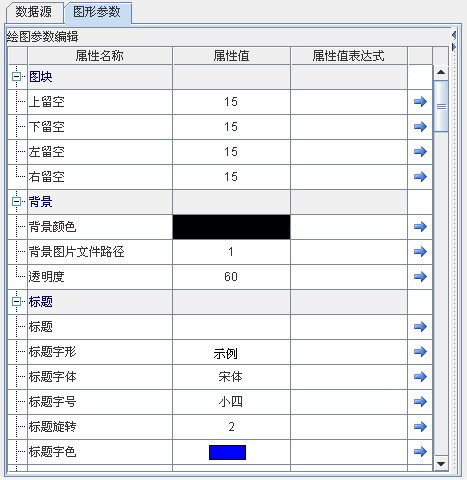

在图形参数中，某些参数的属性值可以直接在对应参数的属性值列中输入设置的值，某些参数的属性要求是一个序列，这时我们就只能通过属性表达式来设置了。点击属性对应行最右列的箭头，弹出属性序列值录入界面，可以通过该界面上的【添加行】和【删除行】来对序列中的项进行增减。例如要给柱图设置柱子颜色表达式，如下图：
不同的图形对应于不同的参数属性，我们将这些属性分为公共属性和各个图形独有的参数进行介绍。
公共属性
. 图块部分
-
上留空
上留空是指集算器统计图中，图块上边留空大小。取值为整数，单位为像素。
-
下留空
下留空是指集算器统计图中，图块下边留空大小，同上留空。
-
左留空
左留空是指集算器统计图中，图块左边留空大小，同上留空。
-
右留空
右留空是指集算器统计图中，图块右边留空大小，同上留空。

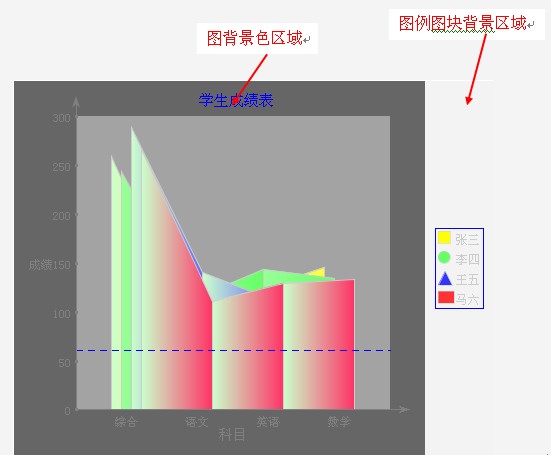

图背景色
设置统计图所在图块的背景色。
图背景图片文件路径
设置统计图所在图块的图片文件路径。

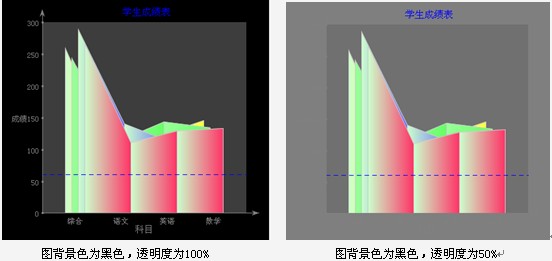

图透明度
设置图背景色的透明度。
图例图块背景色
设置图例所在图块的背景色。
图例图块背景图片路径
设置图例所在图块的图片文件的路径。
图例图块透明度
设置图例图块背景色的透明度，同图背景的透明度相同。
-
标题

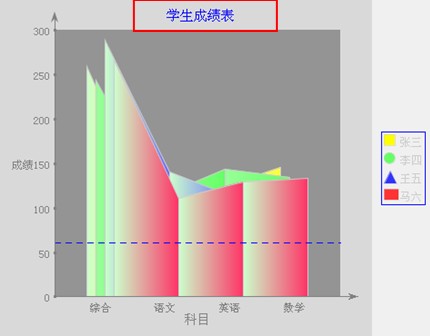

统计图的标题。下图中红色区域内部分。
-
标题字形
设置统计图标题的字形，可以通过弹出的字体样式进行设置，包括粗体，斜体，下划线以及竖排文字，其中下划线和竖排文字是互斥的。
-
标题字体
设置统计图标题的字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
标题字号
设置统计图标题的字号。
-
标题旋转
设置统计图标题的旋转度数。
-
标题字色
设置统计图标题的字色。
-
标题位置
选择标题的位置，选择标题选项后，标题的位置是固定不变，如果选择坐标点控制，可以通过标题位置来控制。
-
标题坐标
设置统计图标题的位置。该属性值为点坐标，表示标题起始位置与统计图图块左边框以及上边框的距离。例如设置标题位置为[45,5]，如下图。将整个横轴作为一个百分比轴，长度为0到100%，将整个纵轴作为一个百分比轴，长度为0到100%，标题的位置距横轴45%，距纵轴5%。

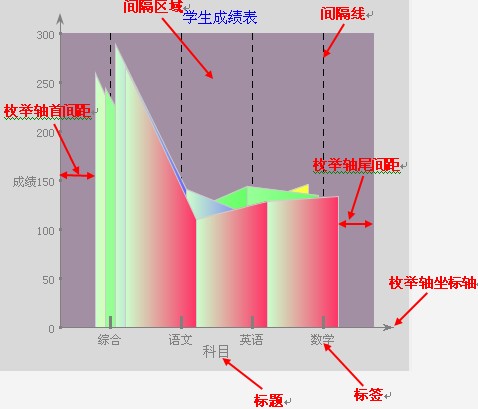

横轴
-
标题 设置枚举轴标题的属性，取值为字符串。
-
枚举轴坐标轴颜色 设置枚举轴坐标轴的颜色。
-
枚举坐标轴线宽 设置枚举坐标轴的线宽，即线的粗度，取值为整数，单位为像素。
-
枚举轴标题字形 设置枚举轴标题字形，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当标题有倾角时，下划线失效。
-
枚举轴标题字体 设置枚举轴标题字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
枚举轴标题字号 设置枚举轴标题字号，取值为整数，单位为像素
-
枚举轴标题倾角 设置枚举轴标题倾角，取值为整数，单位为度。
-
枚举轴标题字色 设置枚举轴标题字色。
-
枚举轴标题留空 设置枚举轴标题留空，为标题文字至刻度标签或者坐标轴中心（无刻度标签时）的距离，取值为整数，单位为像素。
-
枚举轴标签字形 设置枚举轴标签的字形，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
枚举轴标签字体 设置枚举轴标签字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
枚举轴标签字号 设置枚举轴标签的字号，取值为整数，单位为像素。
-

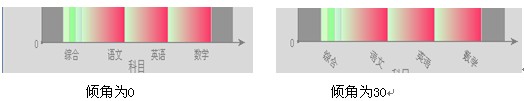

枚举轴标签倾角 设置枚举轴标签的倾角，取值为整数，单位为度。
-
枚举轴标签字色 设置枚举轴标签字色。
-
枚举轴标签显示间隔 暂不支持。
-
枚举轴刻度线位置 设置枚举轴刻度线位置，在属性值下拉框中可直接进行选择，包括靠内，靠外，压轴和无刻度线四种。
-
枚举轴刻度线线型 设置枚举轴刻度线线型，点击该属性所在的属性值单元格，弹出下拉列表，可以选择下拉列表中是各种线型。
-
枚举轴刻度线线宽 设置枚举轴刻度线的宽度，即刻度线的粗度，取值为整数，单位为像素，取值为0时表示不显示刻度线。
-
枚举轴刻度线尺寸 设置枚举轴刻度线的长度，取值为整数，单位为像素。
-
枚举轴是否绘制刻度间隔区 设置枚举轴是否绘制刻度间隔区，如果勾掉该选项，则不绘制刻度间隔区域。
-
枚举轴刻度间隔线型 设置枚举轴刻度间隔线型，通过该行所对应的属性值单元格的下拉列表获取各种线型。
-
枚举轴刻度间隔线色 设置枚举轴科举间隔线色。
-
枚举轴刻度间隔线宽 设置枚举轴刻度间隔线的粗度，取值为整数，单位为像素，取值为0时表示不显示间隔线。
-
枚举轴刻度间隔区颜色 设置枚举轴刻度间隔区颜色，取值为颜色序列，如果颜色序列中的项少于间隔区的个数，则循环取值。
-
枚举轴刻度间隔区透明度 设置枚举轴刻度间隔区透明度，取值为0-100之间，当设置大于100时，都处理为100。
-
枚举轴首间距 设置枚举轴首间距，取值为整数，单位为百分比，相对区域的宽度。
-
枚举轴尾间距 设置枚举轴尾间距，取值为整数，单位为百分比，相对区域的宽度。

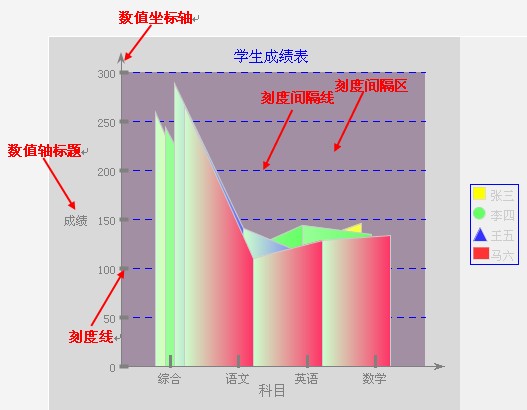

纵轴
-
数值轴标题 设置数值轴的标题，取值为字符串。
-
数值坐标轴颜色 设置数值坐标轴的颜色。通过点击所在行的属性值单元格获取相关颜色。
-
数值坐标轴线宽 设置数值坐标轴线的线宽，取值为整数，取值为0时，表示不显示坐标轴线。
-
数值轴标题字形 设置数值轴标题字形，包括粗体，斜体，下划线以及竖排文字，下划线和竖排文字是互斥的。
-
数值轴标题字体 设置数值轴标签字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
数值轴标题字号 设置数值轴标题的字号。
-
数值轴标题倾角 设置数值轴标题的倾角，取值为0-360之间，单位为度。
-
数值轴标题字色 设置数值轴标题的颜色，通过点击所在行的属性值列来获取各种颜色。
-
数值轴标题留空 设置数值轴标题的留空，为标题文字至刻度标签或者坐标轴中心（无刻度标签时）的距离，取值为整数，单位为像素。
-
数值轴标签字形 设置数值轴标签字形，包括粗体，斜体，下划线以及竖排文字，下划线和竖排文字是互斥的。
-
数值轴标签字体 设置数值轴标签的字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
数值轴标签字号 设置数值轴标签的字号，取值为整数，单位为像素。
-
数值轴标签倾角 设置数值轴标签的倾角，取值为0-360，单位为度。
-
数值轴标签字色 设置数值轴标签的颜色。
-
数值轴标签显示间隔 暂不支持。
-
数值轴刻度线位置 设置数值轴刻度线的位置，包括靠内，靠外，压轴和无刻度线四种。
-
数值轴刻度线线型 设置数值轴刻度线的线型，通过所在行属性值列的下拉列表获取。
-
数值轴刻度线线宽 设置数值刻度线的线宽，取值为整数，设置为0时表示不显示刻度线。
-
数值轴刻度线尺寸 设置数值轴刻度线的高度，取值为整数，设置为0时表示不显示刻度线。
-
数值轴是否绘制刻度间隔区 勾选该项时，表示绘制刻度间隔区，否则不绘制。
-
数值轴刻度间隔线型 设置是指周刻度间隔线的线型，通过所在行属性值列的下拉列表获取不同的线型。
-
数值轴刻度间隔线色 设置数值轴刻度间隔线型颜色，点击所在行的属性值列单元格获取不同的颜色参数。
-
数值轴刻度间隔线宽 设置数值刻度间隔线的线宽，取值为整数，设置为0时表示不显示间隔线。
-
数值轴刻度间隔区颜色 设置数值轴刻度间隔区颜色，取值为颜色序列，如果颜色序列中的项少于间隔区的个数，则循环取值。
-
数值轴刻度间隔区透明度 设置数值轴刻度间隔区的透明度。取值为大于等于0的整数，超过100的系统默认为100
-
刻度值单位 设置刻度值的单位，可以取值无，百，千，万，十万，百万，千万，亿，十亿，万亿。
-
坐标轴基值 设置坐标轴基值。坐标轴基值，即与当前轴交叉的坐标轴在当前轴的位置。基值作为数值轴上的一个刻度值，必须在最小值和最大值所界定的值域范围内。
-
最小值 数值轴值域的最小值，取值为实数
-
最大值 数值轴值域的最大值，取值为实数。
-
刻度数 暂不支持。
-
刻度间隔 暂不支持。
-
刻度显示格式 刻度显示格式，即数值轴上每个刻度的显示格式，取值为字符串，比如:#0.00
-

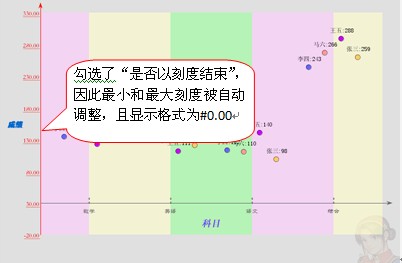

是否以刻度结束 有时候实际统计值超出了刻度值范围，可通过勾选此选项，则自动调整数值轴的最大和最小刻度。
图例图元
-
图例文字字形
设置图例文字的字形，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
图例文字字体
设置图例文字的字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
图例文字字号
设置图例文字的字号，取值为正整数，单位为像素。
-
图例提示文字
当鼠标经过图例时弹出的文字信息，取值为字符串，在web端展示时显示。
-
图标超链接
设置图例的超链接地址，可以取相对路径，也可以取绝对路径。
-
图例边框线型
设置图例边框的线型，通过所在行属性值列的下拉列表获取。
-
图例边框颜色
设置图例边框的颜色。
-
图例位置
设置图例的位置，可以取值上边，下边，左边，右边和无。

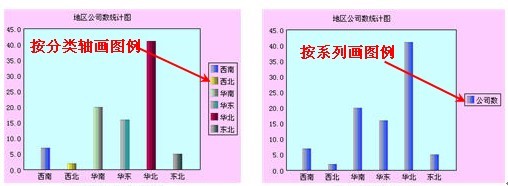

图例
图例
集算器统计图中自带的一些配色方案设置，该属性与配色方案互斥，选择图例后，配色方案中属性的设置不会生效。

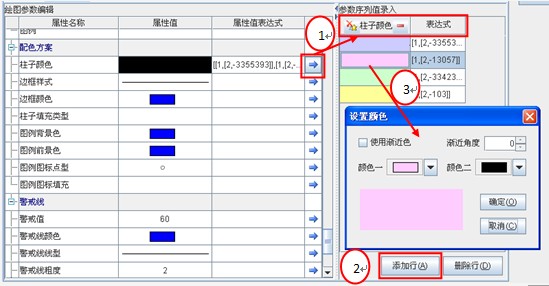

配色方案
-
边框样式
设置统计图边框的样式。
-
边框颜色
设置统计图图元边框的颜色。
-
填充类型
设置统计图图元边框的填充类型，背景色的渐进效果与填充图案互斥，当背景色为渐近色时，填充图案设置无效。
-
图例背景色
设置图例的背景色。
-
图例前景色
设置图例的前景色，即图例文字的颜色。
-
图例图标点型
设置图例图标的点型，如果是多个点型不同，则给出多个值组成的序列。如果给出的序列的个数小于实际的点数，则引擎会循环取值。
-
图例图标填充
设置图例图标的填充，可以设置为单一的填充样式，也可以设置为样式序列，如果样式序列中的项少于图例的个数，则循环取值，填充样式和背景色渐变式互斥的。

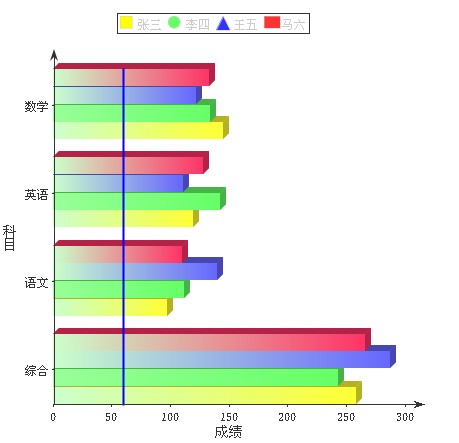

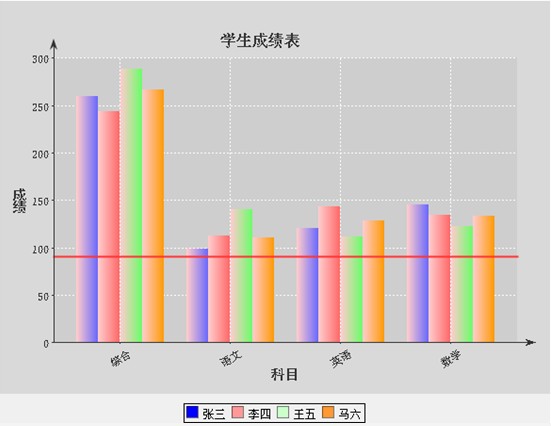

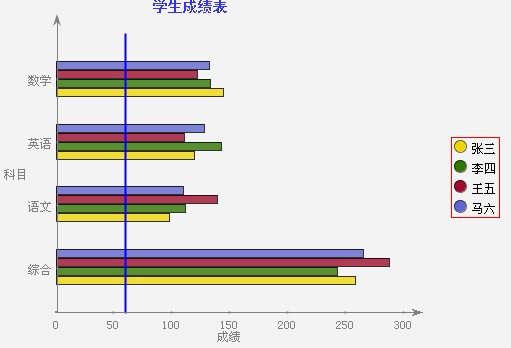

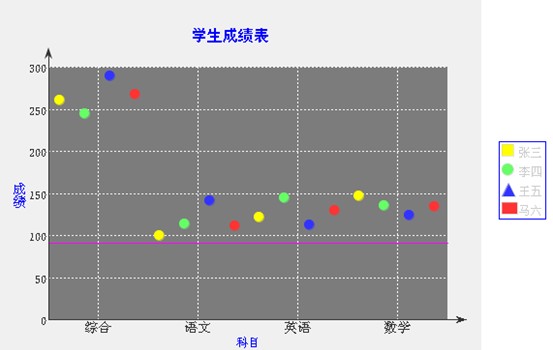

警戒线
-
警戒值
设置警戒值，取值为数值。
-
警戒线颜色
设置警戒线的颜色。
-
警戒线线型
设置警戒线的线型。
-
警戒线粗度
设置警戒线的粗度，取值为整数，单位为像素，设置为0时，表示不显示警戒线。
-
警戒线名称
设置警戒线的名称。
-
警戒线标示文字颜色
设置警戒线表示文字的颜色。
-
警戒线标示文字字体
设置警戒线表示文字的颜色。
-
警戒线标示文字大小
设置警戒线标示文字的大小，取值为整数，单位为像素。
-
警戒线标示文字左右对齐
设置警戒线标示文字的左右对齐方式，包括左对齐，右对齐和中对齐。
-
警戒线标示文字上下对齐
设置警戒线标示文字的上下对齐方式，包括靠上，靠下和居中。
-
警戒线标示文字样式
设置警戒线标示文字的样式。

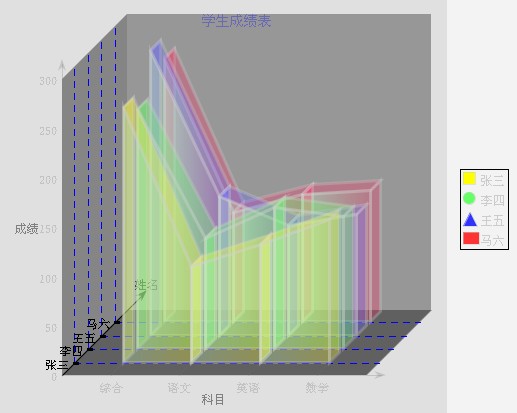

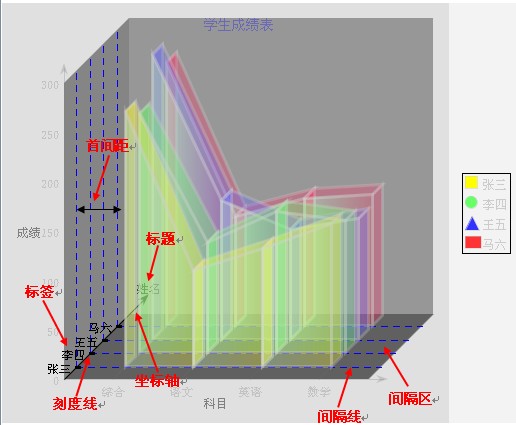

3D轴
-
3D轴标题 设置3D轴的标题，取值为字符串。显示在3D轴的末端。
-
3D轴坐标轴颜色 设置坐标轴的颜色。
-
3D轴坐标轴线宽 设置3D坐标轴的粗度，取值为正整数，取值为0时表示不显示3D坐标轴。
-
3D轴标题字形 设置3D轴标题字形，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
3D轴标题字体 设置3D标题字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
3D轴标题字号 设置3D轴标题字号，取值为正整数，单位为像素。
-
3D轴标题倾角 设置3D轴标题倾角，取值为整数，单位为度。
-
3D轴标题字色 设置3D轴标题的字色。
-
3D轴标题留空 设置3D轴标题的留空，为标题文字至刻度标签或者坐标轴中心（无刻度标签时）的距离，取值为整数，单位为像素。
-
3D轴标签字形 设置3D轴标签字形，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
3D轴标签字体 设置3D标签字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
3D轴标签字号 设置3D轴标签字号，取值为正整数，单位为像素。
-
3D轴标签倾角 设置3D轴标签倾角，取值为整数，单位为度。
-
3D轴标签字色 设置3D轴标签字色。
-
3D轴标签显示间隔 设置数值轴刻度间隔区的透明度。取值为大于等于0的整数，超过100的系统默认为100。
-
3D轴刻度线位置 设置3D轴刻度线的位置，包括靠内，靠外，压轴和无刻度线四种。
-
3D轴刻度线线型 设置3D轴刻度线的线型。
-
3D轴刻度线线宽 设置3D轴刻度线的粗度，取值为整数，单位为像素。
-
3D轴刻度线尺寸 设置3D轴刻度线的长度，取值为整数，单位为像素。
-
3D轴是否绘制刻度间隔区 勾选了该项，则绘制刻度间隔区，勾掉的话就不绘制了。
-
3D轴刻度间隔线型 设置3D刻度间隔线的线型。
-
3D轴刻度间隔线色 设置3D轴刻度间隔线的颜色。
-
3D轴刻度间隔线宽 设置3D轴刻度间隔线的粗度，取值为整数，单位为像素。
-
3D轴刻度间隔区颜色 设置3D轴刻度间隔区颜色，取值为颜色序列，如果颜色序列中的项少于间隔区的个数，则循环取值。
-
3D轴刻度间隔区透明度 设置3D轴刻度间隔区的透明度，取值为1-100，单位为百分比，超过100按照100处理。
-
3D枚举轴分类间距 设置3D枚举轴各个分类之间的间距，取值为整数，单位为像素。
-
3D枚举轴首间距 设置3D枚举轴首间距，取值为整数，单位为百分比，相对统计图图元的宽度。
-
3D枚举轴尾间距 设置3D枚举轴轴尾间距，取值为整数，单位为百分比，相对统计图图元的宽度。

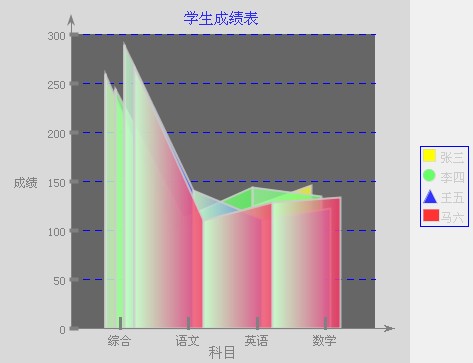

区域图
-
多边形背景色 设置区域图的背景色，该参数值是颜色序列，
-
边框粗度 设置区域图的边框的粗度，设置为0时表示不显示区域图的边框。
-
透明 设置统计图图元的透明度，取值为0-100，当设置大于100时，都处理为100。
-
弹出文字 当鼠标经过统计图时弹出的文字信息，取值为字符串，在web端展示时显示。
-
URL 设置统计图的超链接地址，可以是相对于发布目录下的reportJsp下的相对对路径，也可以取绝对路径，例如http://www.runqian.com.cn/.
![[注意]](images/note.png) |
注意 |
|---|---|
| 其他参数参见公共属性部分。 |

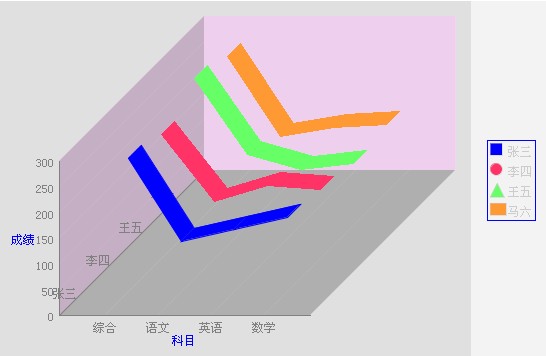

三维区域图
-
边框粗度 设置三维区域图的边框的粗度，设置为0时表示不显示区域图的边框。
-
透明 设置统计图图元的透明度，取值为0-100，当设置大于100时，都处理为100。
-
弹出文字 当鼠标经过统计图时弹出的文字信息，取值为字符串，在web端展示时显示。
-
URL 设置统计图的超链接地址，可以是相对于发布目录下的reportJsp下的相对对路径，也可以取绝对路径，例如http://www.runqian.com.cn/.
|
注意 |
|---|---|
| 其他参数参见公共属性部分。 |
-
柱子颜色 设置条形图的颜色，可以设置为单一的颜色，也可以设置为颜色序列，如果颜色序列中的项少于柱子的个数，则循环取值。。
-
边框粗度 设置三维区域图的边框的粗度，设置为0时表示不显示区域图的边框。
-
标示文字颜色 设置条形标示文字的颜色。
-
标示文字字体 设置标示文字的字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
标示文字大小 设置标示文字的大小，取值为整数，单位为像素。
-
标示文字左右对齐 设置表示文字的左右对齐方式，包括左对齐，中对齐以及右对齐。
-
标示文字上下对齐 设置表示文字的上下对齐方式，包括靠上，居中以及靠下。
-
标示文字样式 设置标示文字的样式，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
透明 设置统计图图元的透明度，取值为0-100，当设置大于100时，都处理为100。
-
弹出文字 当鼠标经过统计图时弹出的文字信息，取值为字符串，在web端展示时显示。
-
URL 设置统计图的超链接地址，可以是相对于发布目录下的reportJsp下的相对对路径，也可以取绝对路径，例如http://www.runqian.com.cn/.
|
注意 |
|---|---|
| 其他参数参见公共属性部分。 |

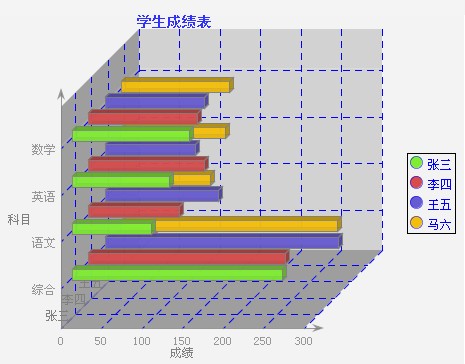

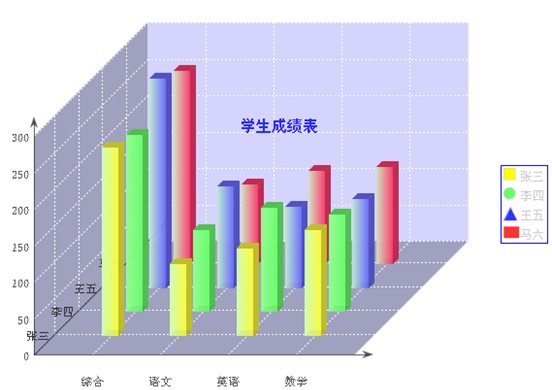

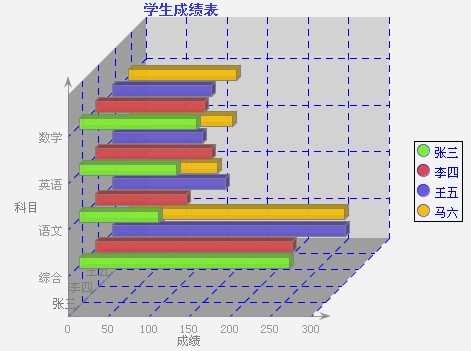

三维条形图
-
柱子类型
设置三维条形图中柱子的类型，包括方柱，立方体柱，圆柱，圆锥。
|
注意 |
|---|---|
| 其他参数参见公共属性及条形图部分。 |
三维簇状条形图
三维簇状条形图参数的设置方法参见三维条形图部分。
柱图
柱图的参数设置方法参见条形图部分。

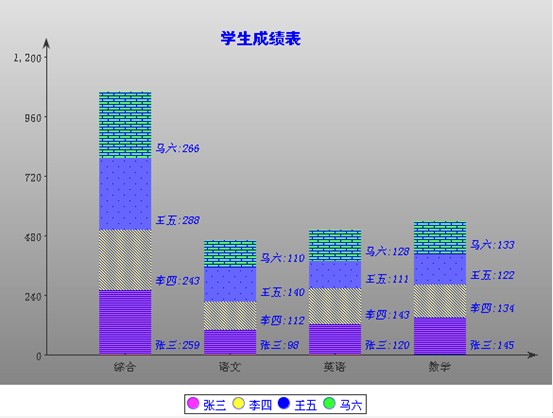

. 堆积柱图
堆积柱图参数的具体设置方法参见条形图部分。
-
点半径 点半径的取值目前只支持整数，其单位是像素，取值为0时表示不显示边框。
-
标示文字颜色 设置条形标示文字的颜色。
-
标示文字字体 设置标示文字的字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
标示文字大小 设置标示文字的大小，取值为整数，单位为像素。
-
标示文字左右对齐 设置表示文字的左右对齐方式，包括左对齐，中对齐以及右对齐。
-
标示文字上下对齐 设置表示文字的上下对齐方式，包括靠上，居中以及靠下。
-
标示文字样式 设置标示文字的样式，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
透明 设置标示文字的透明度，取值为0-100之间，大于100时，作为100处理。
-
弹出文字 当鼠标经过柱形图时，显示的文字信息，一般为字符串，在web端有效。
-
URL 设置柱形图的超级链接，可以是相对路径，也可以是绝对路径。
|
注意 |
|---|---|
| 其他参数参见公共属性部分。 |
饼图
-
起始角 设置饼图的起始角，取值为整数，单位为度。
-
结束角 设置饼图的结束角，取值为整数，单位为度。
-
边框粗度 设置条形图的边框，取值为整数，单位为像素，取值为0时表示不显示边框。"幼圆"、"宋体"、"新宋体"等。
-
透明 设置标示文字的透明度，取值为0-100之间，大于100时，作为100处理。
-
弹出文字 当鼠标经过柱形图时，显示的文字信息，一般为字符串，在web端有效。
-
URL 设置柱形图的超级链接，可以是相对路径，也可以是绝对路径。
-
平面饼是否有黑边 勾选该项，则平面饼出现黑边，增强立体感，勾掉则不显示黑边。
-

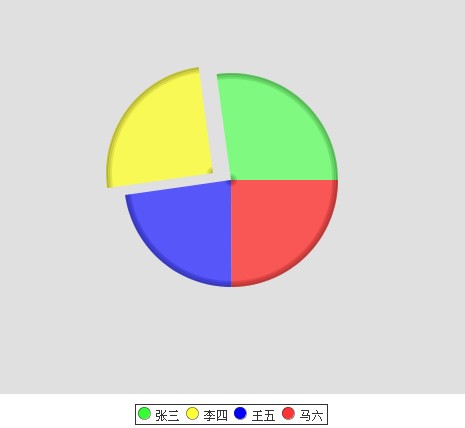

扇形图元弹出块 按报表单元格中的顺序给饼图中的每一块按照从小到大的顺序编上号，饼图的弹出块数参数是由要弹出的块的序号组成的序列。
-
弹出比率 弹出的扇形距饼图的距离，取值为弹出距离相对于饼图半径的百分比。
-

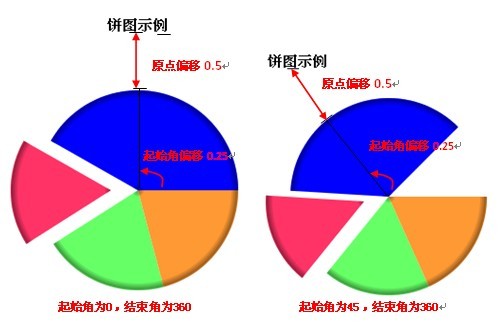

原点偏移
设置饼图标题文字的原点饼图边缘的距离，取值为偏移距离与饼图半径的相对值。
-
起始角度偏移
设置饼图标题文字相对于起始角的偏移，取值为0-1，0表示起始角的位置，1表示结束角的位置。
注意 其他参数参见公共属性部分。

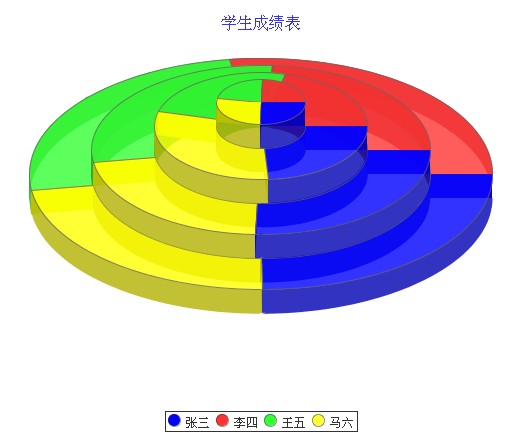

三维饼图
-
起始角 设置饼图的起始角，取值为整数，单位为度。
-
结束角 设置饼图的结束角，取值为整数，单位为度。
-
饼图厚度比率 设置饼图的厚度比率，该厚度比率相对于最内侧圆半径高度，取值为整数，单位为百分比。
-
边框粗度 设置条形图的边框，取值为整数，单位为像素，取值为0时表示不显示边框。"幼圆"、"宋体"、"新宋体"等。
-
透明 设置标示文字的透明度，取值为0-100之间，大于100时，作为100处理。
-
弹出文字 当鼠标经过柱形图时，显示的文字信息，一般为字符串，在web端有效。
-
URL 设置柱形图的超级链接，可以是相对路径，也可以是绝对路径。
|
注意 |
|---|---|
| 其他参数参见公共属性部分。 |

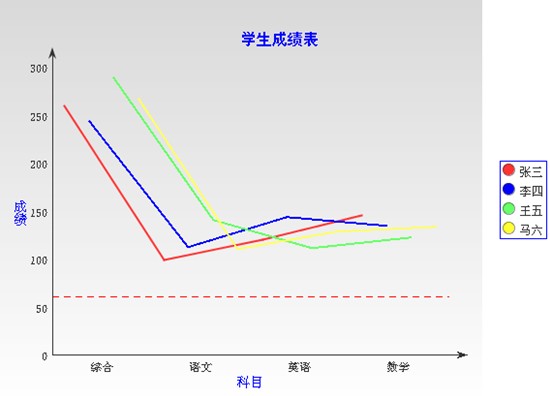

线图
-
线条粗度 设置线条的粗度，其单位是像素，取值为0时表示不显示边框。
-
点半径 点半径的取值目前只支持整数，其单位是像素，取值为0时表示不显示边框。
-
标示文字颜色 设置条形标示文字的颜色。
-
标示文字字体 设置标示文字的字体，取值为字符串，如"幼圆"、"宋体"、"新宋体"等。
-
标示文字大小 设置标示文字的大小，取值为整数，单位为像素。
-
标示文字左右对齐 设置表示文字的左右对齐方式，包括左对齐，中对齐以及右对齐。
-
标示文字上下对齐 设置表示文字的上下对齐方式，包括靠上，居中以及靠下。
-
标示文字样式 设置标示文字的样式，包括粗体，斜体，下划线，竖排文字。其中下划线和竖排文字是互斥的。且当刻度标签有倾角时，下划线失效。
-
透明 设置标示文字的透明度，取值为0-100之间，大于100时，作为100处理。
-
弹出文字 当鼠标经过柱形图时，显示的文字信息，一般为字符串，在web端有效。
-
URL 设置柱形图的超级链接，可以是相对路径，也可以是绝对路径。
|
注意 |
|---|---|
| 其他参数参见公共属性部分。 |
三维线图
三维线图的参数设置参见线图部分。

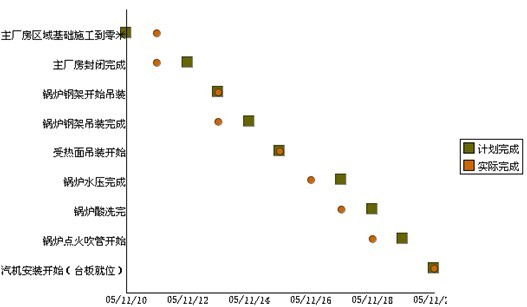

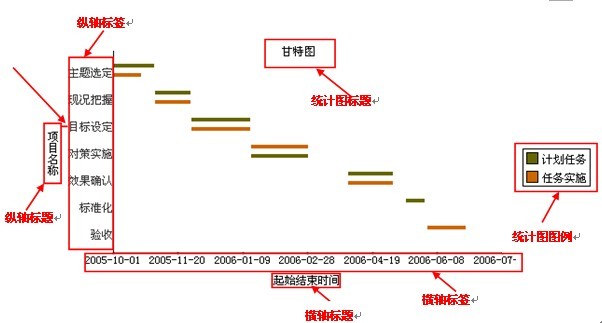

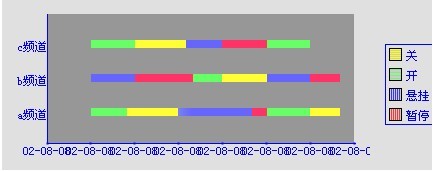

甘特图
1. 数据源设置
在甘特图中，设置数据源标签页时，不需要设置分类和系列，只需要将项目值，起始时间，结束时间以及状态值对应的数据源信息设置到【其他】中即可。见下图。
-
项目值：任务列表，对应的单元格为任务表达式。
-
起始时间：填写日期型字段表达式，对应的单元格为日期型表达式。
-
结束时间：填写日期型字段表达式，对应的单元格为日期型表达式。
-
状态值：任务或项目当前所处的状态。
注意 如果引用的报表中的单元格为扩展单元格，则要在单元格名称后加{},这样才可以取到所有的数值，否则只能获取到第一条记录。
标签和标题之间的距离可以通过标题留空属性来控制
2. 参数属性设置
甘特图是以纵轴作为分类轴，时间轴作为数值轴来画图的。
横轴属性：主要是用来设置横轴的外观显示以及标题，标签，刻度线等相关属性。
在甘特图的横轴用于显示时间，大部分属性的设置是同公共属性部分的纵轴的设置是一致的，下面我们主要讲一下与公共属性不同的部分。
-
最大值：必须是日期类型，时间日期类型或时间类型，格式必须和属性中日期格式的格式一致
-
最小值：必须是日期类型，时间日期类型或时间类型，格式必须和属性中日期格式的格式一致
-

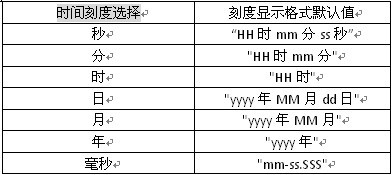

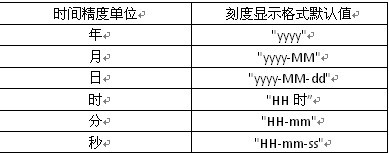

刻度显示格式：必须是符合日期格式的字符串
-

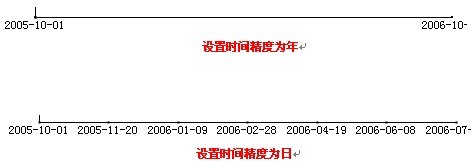

时间精度单位：通过下拉框选择年，月，日，时等，设置的精度单位不同，分类显示不同。
-
日期格式：设置输入的时间的格式，比如输入的最大值的格式。
通过纵轴可以设置标签标题的字体，字形，颜色以及与标签之间的留空。
纵轴属性：在甘特图中，纵轴时作为分类轴的，相当于公共属性部分的横轴，所以在设置甘特图的纵轴属性时，参见公共属性部分的横轴属性。
图元属性： 甘特图中的图元是柱图元，图元属性的设置可以参见柱子属性的设置。
图例图元属性：参加公共属性部分的图例图元属性。
图例：通过润乾自带的配色方案，设置图元及图例的颜色，边框等属性，与配色方案中的属性互斥。参见公共属性部分的图例属性。
配色方案： 设置图元颜色，边框以及图例颜色，边框等属性。参见公共属性配色方案部分。
-

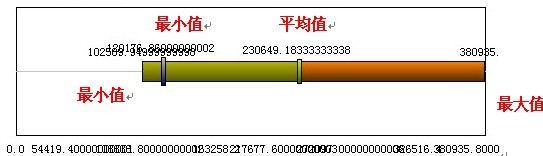

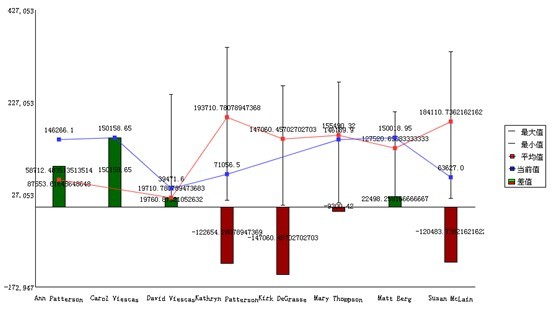

工字图
工字图可以表现一组数值的变化范围、均值和当前值等数值的大小比较关系。
1．数据源设置

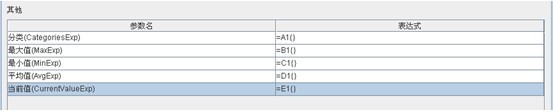

和甘特图一样，工字图不需要设置分类和系列，我们可以通过数据源标签中的【其他】将分类，最大值，最小值，当前值和平均值传递给集算器画法文件，从而生成集算器统计图。
-
分类：设置横轴上的分类，对应单元格上的表达式。
-
最大值：最大值表达式，一般为数值序列。
-
最小值：最小值表达式，一般为数值序列。
-
平均值：平均值表达式，一般为数值序列。
-
当前值：当前值表达式，一般为数值序列。
2.参数属性设置
工字图主要是由一些柱子和线组成的。横轴时作为分类轴，纵轴时作为数值轴来显示的。
横轴属性：工字图的横轴和公共属性中的横轴部分设置完全一致。
纵轴属性：工字图的横轴和公共属性中的纵轴部分设置完全一致。
线图元属性：工字图中，我们可以设置线图元的颜色，粗度，点半经，表示文字等。
-

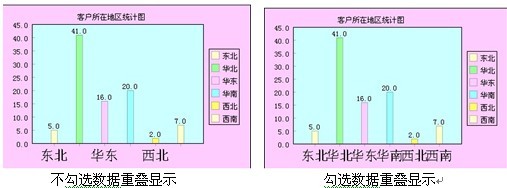

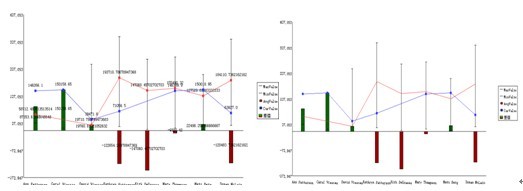

数据重叠显示：相邻数值或标签重叠时是否显示后一数值和标签。
-
仅用前几条数据：当数据量太大时，如果我们只需要用其中的一部分数据来画统计图，这时我们就可以设置该属性。
仅用前几条数据来画图时，为了保证数据的完整性，系统会把剩余的数据合并成“其他”，作为单独一个分类来显示。
-
丢弃【其他】：只有在设置了【仅用前几条数据】属性后，该属性才生效。勾选该属性，仅用前几条记录来画图，其他的不显示在统计图上，勾掉该选项，除了显示前几条数据外，把其余的属性归并到【其他】分类中显示出来
-

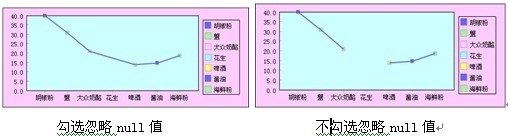

忽略null值：当给出的数值为空时，是否忽略该值。
-

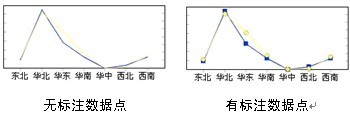

标注数据点：线图中用于标注数据位置的方框和圆点，勾选该属性，相对于每个分类标签，线上都有一个标注点。
-
点半径：设置标注数据点的半径，该属性只有在勾选了【标注数据点】属性后方可生效。
-
线条粗度：设置线图的粗度。取值为数值。
-
平均值线条颜色：设置工字图中表示平均值数据的线的颜色。
-
平均值线条透明：设置工字图中表示平均值数据的线的透明度。
-
平均值线条弹出文字：设置工字图中表示平均值数据的线的弹出文字。
-
当前值线条颜色：设置工字图中表示当前值数据的线的颜色。
-
当前值线条透明：设置工字图中表示当前值数据的线的透明度。
-
当前值线条弹出文字：设置工字图中表示当前值数据的线的透明度。
-
是否显示标示文字：线图元上是否显示统计数据值。

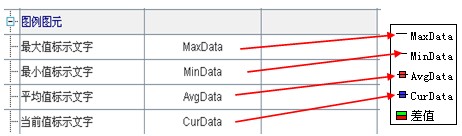

图例图元属性：和公共属性中的图例图元相比，工字图的图例图元多了四个属性，下来逐一介绍一下。
-
最大值表示文字：标示最大值的图例文字，取值为字符串。
-
最小值表示文字：标示最小值的图例文字，取值为字符串。
-
平均值表示文字：标示平均值的图例文字，取值为字符串。
-
当前值表示文字：标示当前值的图例文字，取值为字符串。
图例图元的其他属性参见公共属性中图例图元属性。
图例属性：参见参见公共属性中图例属性。
-
-

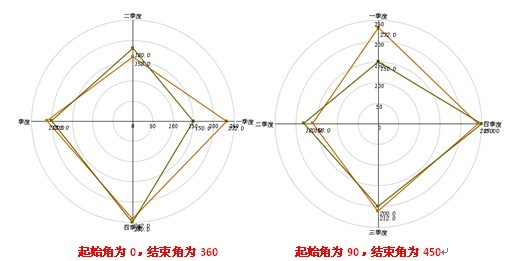

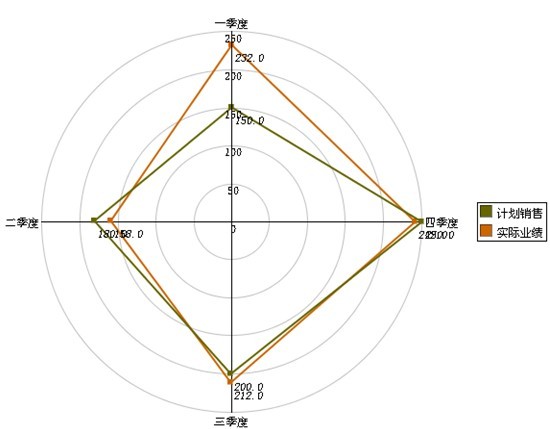

雷达图
雷达图可以将不同类别的数据绘制出一个多边形，便于对各个类别进行分析。

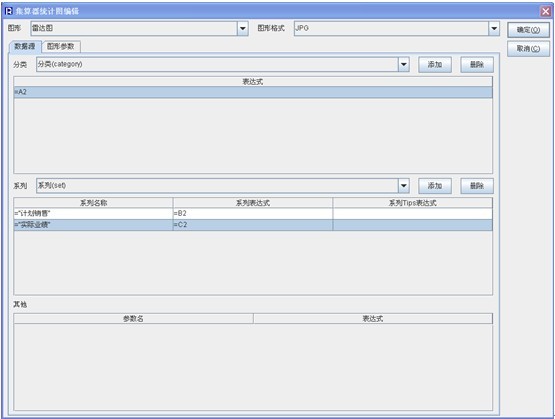

1.数据源设置
雷达图的数据源需要设置分类和系列。
-
分类：雷达图中的极轴，取值为分类的单元格表达式。
-
系列：雷达图中的角轴，取值为数值的单元格表达式。可以同时设置多个系列。具体的设置方式参见1.1.1.3 数据源部分。
2． 参数属性设置
雷达图是通过角轴和极轴来画图的，其中角轴做为枚举轴，极轴做为数值轴。
图块属性：雷达图中图块属性中比公共属性中的图块属性增加了起始角和结束角两个属性。
-
起始角：设置极轴的起始角，取值为整数，单位为度。
-
结束角：设置极轴的结束角，取值为整数，单位为度。
角轴属性：雷达图中的角轴相当于公共属性中的横轴，属性的设置方式与横轴一致。角轴属性中添加了仅用前几条和丢弃【其他】属性，具体的设置参见工字图。
极轴属性:雷达图中的极轴相当于公共属性中的纵轴，具体设置方式参见公共属性纵轴部分。
线图元属性：雷达图中的线图元属性与折线图中的图元属性相比，增加了是否按系列画图属性。
-
线图元属性：雷达图中的线图元属性与折线图中的图元属性相比，增加了是否按系列画图属性。
图例图元属性：参见公共属性中图例图元属性。
配色方案属性：参见公共属性中配色方案属性。
-
-
1．数据源设置
里程碑图中不需要设置分类和系列，只需要设置项目值，计划完成时间及实际完成时间。
-
计划完成：该任务计划完成日期，对应的单元格为日期型表达式，如： 2006-01-01。
-
实际完成：该任务实际完成日期，对应的单元格为日期型表达式，如：2006-01-01。
-
项目值：每一个任务或项目的列表，如：主厂房区域基础施工到零米。
具体的设置见下图：
2． 参数属性设置
里程碑图和甘特图一样，都是用纵轴作为分类中，横轴作为时间轴来画图的。
横轴属性：参见甘特图横轴设置。
纵轴属性：参见甘特图纵轴设置。
点图元属性：在点图元属性中，我们可以设置点的半径，透明度以及弹出文字。
-
点半经：设置里程碑中点的半径，取值为长度为2的数值序列，第一个数值表示方框的半径，第二个数值表示圆点的半径。
-
透明度：设置圆点和方点的透明度，取值为1-100之间的数值。
-
弹出文字：设置方点和圆点的弹出文字，取值为字符串序列。
图例图元属性：参见公共属性中图例图元属性。
图例属性：参见公共属性中图例属性。
配色方案属性：参见公共属性中配色方案属性。
全距图
1． 数据源设置
全局图不需要设置分类和系列，只需要设置最大值，最小值，平均值以及当前值。
-
最大值：全局图中的最大值，取值为数值。
-
最小值：全局图中的最小值，取值为数值
-
当前值：全局图中的当前值，取值为数值
-
平均值：全局图中的平均值，取值为数值
2． 参数属性设置
全局图横轴表示数值轴，没有纵轴，横向的柱表示整套数据的范围，左端为最小值，右端为最大值，中间的黄色分割线为平均值，左侧比平均值低的部分为红色，右侧比平均值高的部分为绿色。
横轴属性：全局图中的横轴是数值轴，相当于公共属性中的纵轴，具体的设置方法参见公共属性中的纵轴属性。
柱子高度：设置柱子的高度
图例属性：参见公共属性中图例属性。
配色方案属性：参见公共属性中配色方案属性。

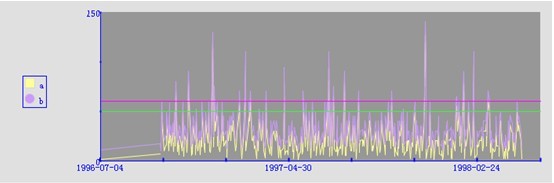

时间走势图
时间走势图是用来绘制随着时间的变化而变化的数据的统计图类型的一种。
1.数据源设置
时间走势图设置数据源时，需要设置分类和系列。
-
分类：时间走势图中的时间轴，取值为分类的单元格表达式，数据类型为日期类型，时间类型或时间日期类型。
-
系列：时间走势图中的纵轴，取值为数值的单元格表达式，数据类型为数值，可以同时设置多个系列。具体的设置方式参见1.1.1.3 数据源部分。
2． 参数属性设置
横轴属性：时间走势图中横轴采用的是时间轴，下面主要讲一些重要的属性。
-
最大值：在时间走势图中，通过最大值可以设置时间轴的结束值，不设置时，默认为用来画图的时间数据中的最大值。最大值的设置格式必须与日期格式属性设置的格式一致，否则会报错。
-
最小值：在时间走势图中，通过最小值可以设置时间轴的起始值，不设置时，默认为用来画图的时间数据中的最小值。最小值的设置格式必须与日期格式属性设置的格式一致，否则会报错。
-
刻度显示格式：设置时间轴刻度的显示格式。如果不设置时，刻度显示格式根据时间精度单位的不同给出了不同的默认值。时间精度单位 刻度显示格式默认值
-
刻度显示间隔：设置时间轴刻度线的显示间隔，默认情况下，刻度显示间隔和刻度标签间隔一致。
-
刻度标签间隔：设置时间轴上刻度标签的间隔。默认情况下，刻度显示间隔和刻度是标签间隔是一致的。如果刻度标签间隔单位和时间精度单位不一致时，设置刻度标签间隔时需要进行换算。比如时间精度单位为时，这时如果要设置刻度标签间隔为3天，那么刻度间隔就要设置为3*24.
-
刻度间隔：设置时间轴上的刻度间隔。取值单位为时间精度单位。
纵轴属性：时间走势图中的纵轴采用的是数值轴，具体的设置方法参见公共属性中的纵轴属性。
线图元属性：时间走势图中的折线与一般的折线相同，参数属性的具体设置放到参见线图中的线图元属性。
图例图元属性：参见公共属性中图例图元属性。
图例属性：参见公共属性中图例属性。
配色方案属性：参见公共属性中配色方案属性。
警戒线属性：参见公共属性中警戒线属性。
时序状态图
1．数据源设置
时序状态图不需要设置分类和系列，只需要设置起始时间、结束时间、分类、状态、项目表达式。
-
分类值：显示多个分类的状态，分类值一般是某个扩展单元格的值，填写单元格名称即可，也可以是个常数，如果是单元格，那么该单元格必须是起始时间、结束时间、状态的主单元格。
-
状态值：状态数据，一般是某个扩展单元格的值，填写单元格名称即可。
-
起始时间：指定该时间区域的起始时间，一般是某个单元格的值，填写单元格名称即可。
-
结束时间：指定该时间区域的结束时间，一般是某个单元格的值，填写单元格名称即可。
2． 参数属性设置
横轴属性：时序状态图中横轴采用的是时间轴，下面主要讲一下时间轴上的一些重要的属性。
-
最大值：设置时间轴上的最大值，数据格式必须与日期格式属性设置的格式一致，否则会报错。
-
最小值：设置时间轴上的最小值。在时序状态图中，时间轴上取的最小值始终都比实际数据中的最小值小一些，在默认情况下，我们根据时间刻度选择属性，取了画图数据中的最小值的前一个标签。例如，实际数据中的最小值为2002-05-00，设置了时间刻度选择为月，在没有最小值的情况下，我们默认的最小值实际数据中最小值的前一个月，即2002-04-00，同样的道理，如果设置的时间刻度选择为年，我们则默认最小值实际数据中最小值的前一年，即2001-05-00.
-
刻度间隔：在时序状态图中，我们刻度的最小单位为毫秒，在没有设置刻度间隔的情况下，如果在时间刻度选择中选择了秒，我们默认的刻度间隔就为1000，同理设置时间刻度选择为时的话，我们的刻度间隔就默认为3600000。同样的道理，如果自己设置刻度间隔，也必须与毫秒之间进行换算，例如设置的时间刻度选择为日，那么我们设置的刻度间隔就为1000*60*60*24。
-
刻度显示间隔：设置时间轴刻度显示间隔，默认情况下，刻度显示间隔和刻度标签间隔一致。
-
刻度标签间隔：设置时间轴上刻度标签的间隔。默认情况下，刻度标签间隔和刻度标签将是一致的。
-
刻度显示格式：在没有设置刻度显示格式的情况下，我们根据时间刻度选择给出了一些默认的刻度显示格式。
其他参数属性的设置参见时间走势图。

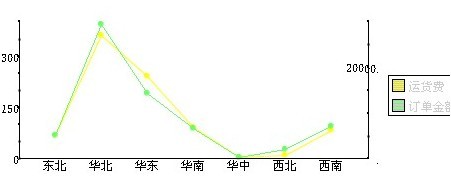

双轴折线图
在一些业务需求中，可能会在同一个横轴上对两套数据进行分析，这时我们就可以采用双轴柱线图或者双轴折线图。双轴折线图采用了多种不同的颜色来表示不同系列的数据，使得数据的比较一目了然。
1．数据源设置
双轴折线图的数据源设置同一般的线图的设置是一致的。
-
分类：双轴折线图中的横轴，取值为分类的单元格表达式。
-
系列：双轴折线图中的纵轴，取值为数值的单元格表达式。可以同时设置多个系列。具体的设置方式参见1.1.1.3 数据源部分。
2．参数属性设置
双轴折线图的数据源设置部分铜一般的线图的设置时一致的。对于系列总数的前n/2+1(n为系列总数)条记录按照左值轴来进行画线，其他的条数按照右值轴来画线。
横轴属性：参见公共属性中横轴属性。
纵轴属性：在双轴折线图中有左右两个纵轴，所以需要设置两个纵轴的属性，设置的方式相同，参见公共属性中纵轴属性部分。
线图元属性：双轴折线图中的折线属性设置与一般的折线属性设置相同，具体的设置方法参见线图部分。
图例图元属性：参见公共属性中图例图元属性。
图例属性：参见公共属性中图例属性。
配色方案属性：参见公共属性中配色方案属性。
