时序状态图
时序状态图

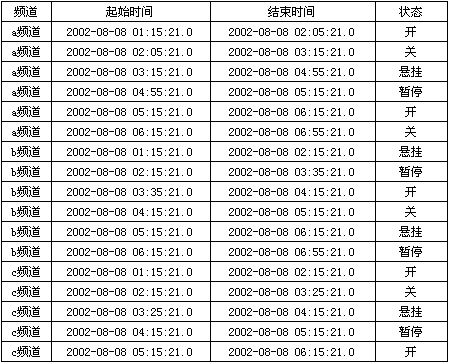

先看下图这组数据：
这组数据记录了三个频道在各个时间段的状态。

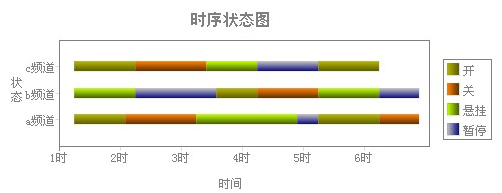

对于这种数据，为了能直观的看出每个频道在各个时刻的状态，并能方便的比较查看各个频道的状态，润乾报表提供了时序状态图，其效果如下图：
在这个图表中，横轴表示时间，几条柱形分别代表左侧纵轴上的几个频道，各种颜色即表示在该时间的状态。

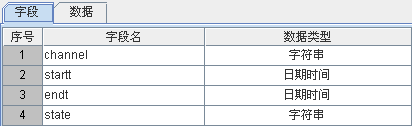

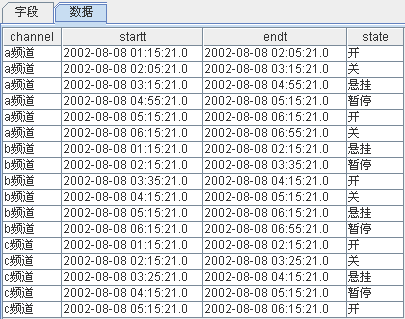

在这个示例中我们使用的是内建数据集ds1，其结构如下：

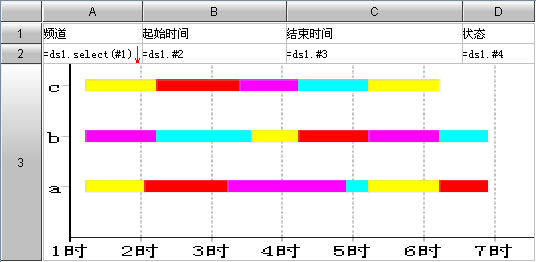

该报表的设计模板如下：
其中1和2行是不可视的。 下方的A3单元格中的统计图定义如下：
在时序状态图类型的设置过程中，分类轴和系列不再可用。取而代之的是下方的“时序状态图、甘特图及里程碑图数据”组，在这里可以设置时序状态图的起始和结束时间，分类表达式即对应纵轴的值，这里即“频道”，状态表达式即对应各种颜色，这里即“状态”。

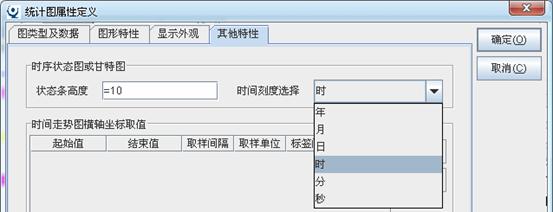

在其他特性标签页中，“时间状态图或甘特图”组已经被激活。
这里可以定义状态条的高度和横轴时间的精度。
其他属性和选项无特别之处，与一般图表相同。
