工字图
工字图

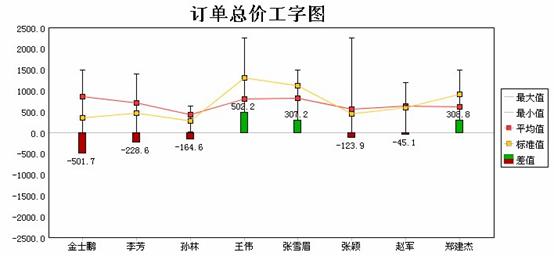

工字图的效果如下图所示：
该图表现了公司各个销售员的销售订单总价情况。

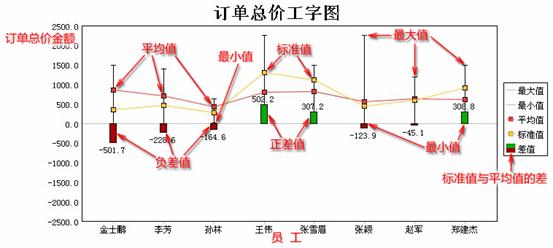

如下图所示。在这个图表中，横轴为各个员工，纵轴为订单总价金额，每个“工”字的上面一横表示订单总价的最大值，下面一横表示订单总价的最小值，红点表示平均值，黄点表示当前值的位置。这个当前值可以由用户随意指定，用来放在图表中与整体数据比较，本例中用参数查询指定为西南地区的订单总价。靠近0轴线的红绿条子表示差值，即当前值与平均值的差值，为了便于比较而放在0起点的横轴上，正值为向上的绿色条子，负值为向下的红色条子。

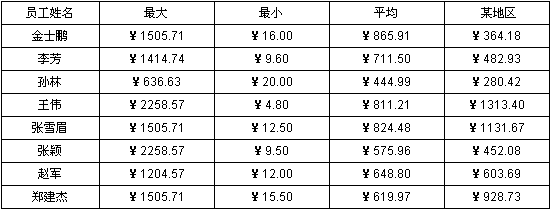

这种图表尤其适合于用来表现一组数值的变化范围、均值和当前值等数值的大小比较关系。 该表的数据如下：

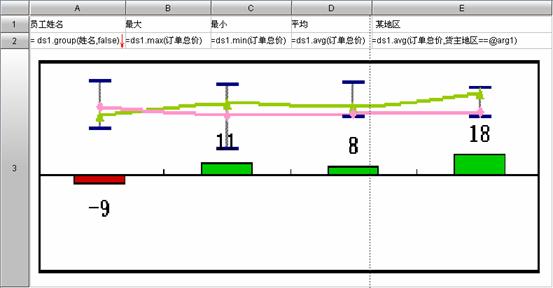

本例的数据集为ds1： SELECT 订单.货主地区,雇员.姓氏 || 雇员.名字 as 姓名, 订单明细.数量 * 订单明细.单价 订单总价 FROM 雇员,订单,订单明细 WHERE 雇员.雇员ID = 订单.雇员ID AND 订单.订单ID = 订单明细.订单ID AND 雇员.名字 !='英玫' 设计模板如下：

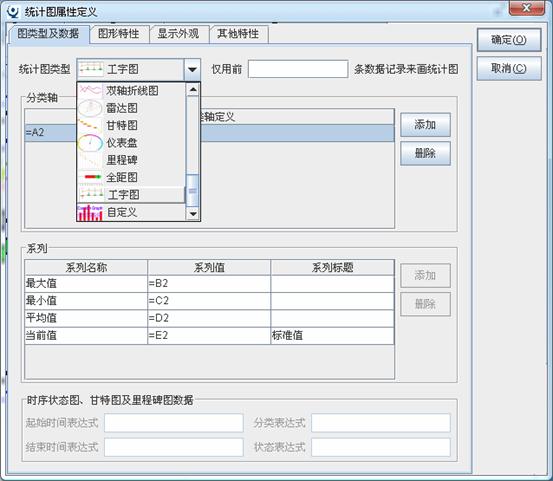

其中1和2行是不可视的。 下方的A3单元格中的统计图定义如下：
其中的分类轴即为图中的横轴定义，在添加了分类轴后，下方会自动添加四个系列，而且不能更改，因为这是工字图的规则。四个系列分别指定最大值、最小值、平均值和当前值，后面的系列标题就是系列显示在图表中的标签，可以随便取。
其他属性和选项无特别之处，与一般图表相同。
当然在这个例子中，也可以不用在报表中计算出最大最小值等，直接把max(订单总价)写入系列值中也可以。
