里程碑图

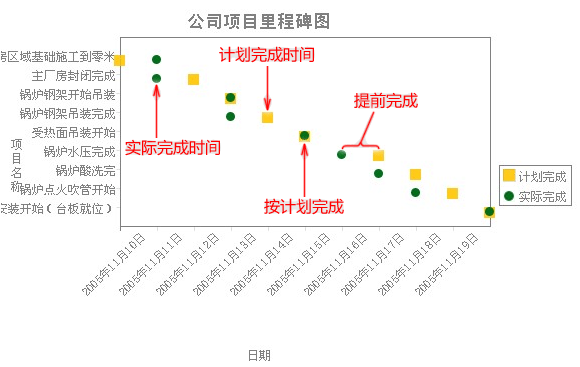

里程碑图的效果如下图所示：
这个图表现了公司的某个项目的进度完成情况与预期计划的比较。里程碑图与甘特图类似，只是甘特图中任务完成的全部时间段都要画出柱形来表示，而里程碑图只考虑任务完成的时间点。
在这个图表中，横轴为时间，纵轴为任务项目，黄色方点为预期的完成时间，绿色圆点为实际的完成时间，从这个图可以直观的看出某个任务项目是否按期完成。

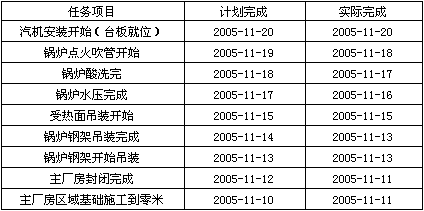

该表的数据如下：

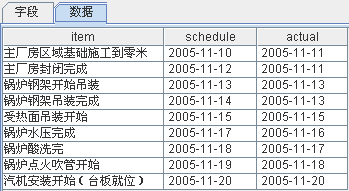

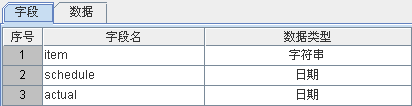

在这个示例中我们使用的是内建数据集ds1，其结构如下：

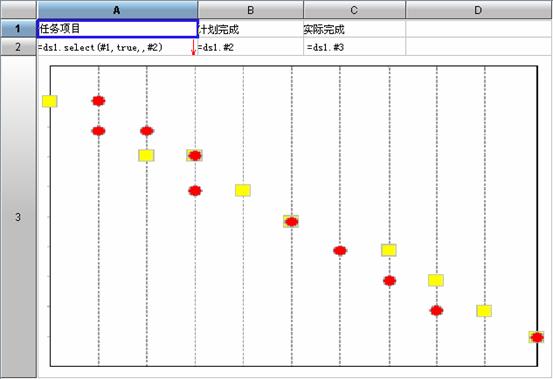

该报表的设计模板如下：

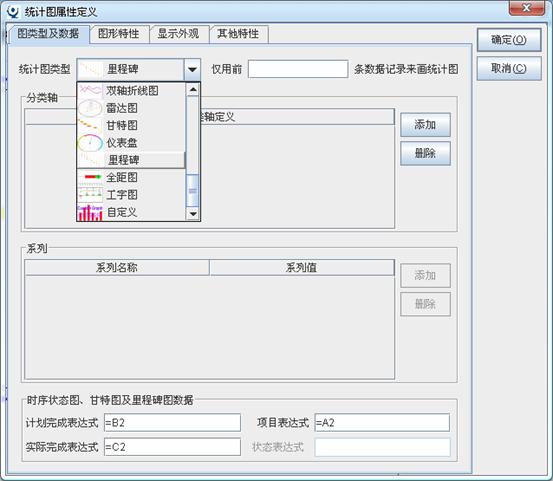

其中1和2行是不可视的。 下方的A3单元格中的统计图定义如下：
在里程碑图的设置过程中，分类轴和系列不可用。取而代之的是下方的“时序状态图、甘特图及里程碑图数据”组，在这里可以设置里程碑图的计划完成时间和实际完成时间，对应的就是图中方点和圆点的横向位置，项目表达式即对应纵轴的值。

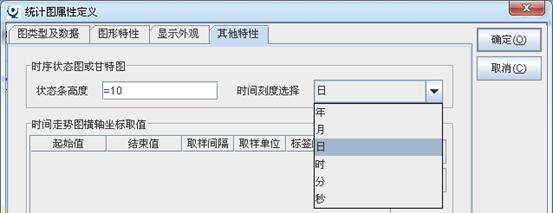

在其他特性标签页中，“时间状态图或甘特图”组已经被激活。
这里的状态条高度选项是没有用的，时间刻度选择才是有用的，用来调节横轴刻度的单位。
其他属性和选项无特别之处，与一般图表相同。
